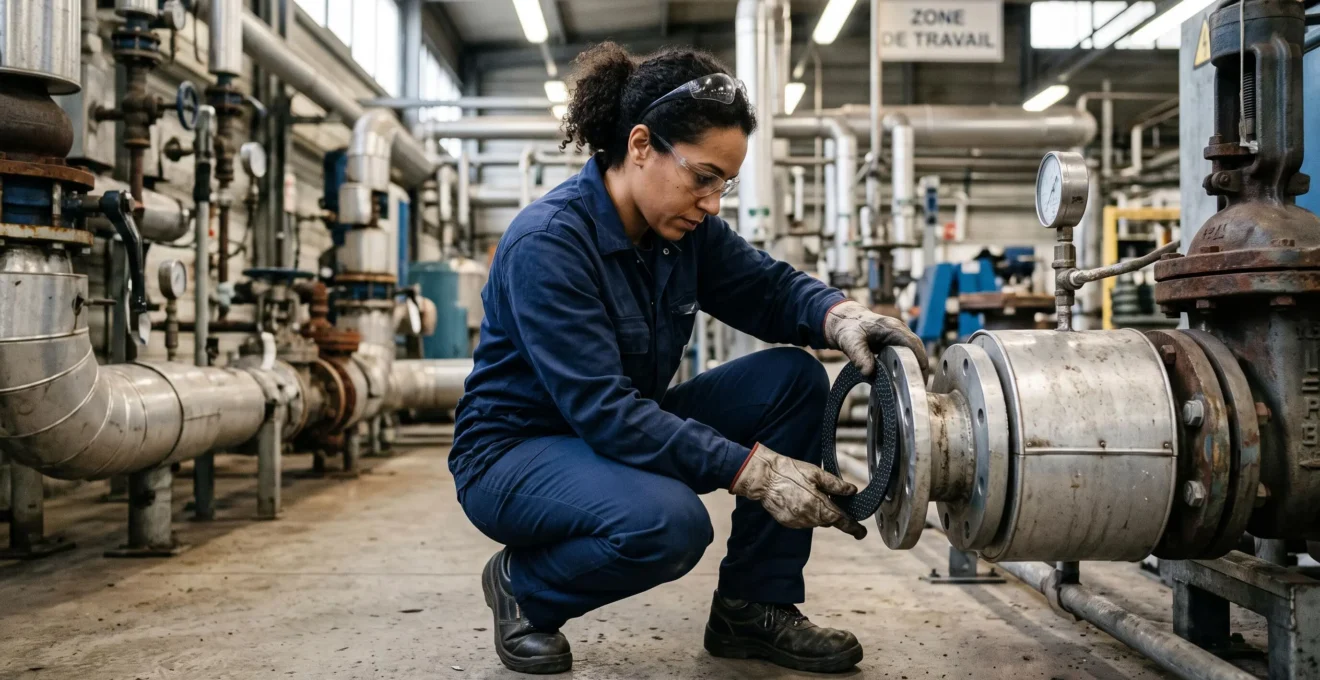

Technicien de maintenance installant un joint industriel sur une bride de tuyauterie dans une installation industrielle.
Publié le 24 août 2026

Les fuites récurrentes sur les assemblages boulonnés d’équipements sous pression constituent l’une des principales causes d’arrêts non planifiés en industrie lourde. Remplacer régulièrement un joint défaillant sans questionner l’adéquation de son type aux conditions réelles de service revient à traiter le symptôme sans corriger la cause. La fiabilité d’un joint industriel ne dépend pas uniquement de son matériau, mais avant tout de la cohérence entre sa structure technologique et les paramètres de fonctionnement : température, pression, nature du fluide et cycles thermiques. Identifier le bon type de joint suppose de passer d’une approche intuitive par matériau à une logique structurelle et fonctionnelle, permettant de pré-qualifier la famille adaptée avant d’affiner le choix selon les exigences normatives et les contraintes spécifiques.

Étanchéité industrielle : rôle et enjeux critiques

L’étanchéité statique désigne la fonction assurée par un joint placé entre deux éléments fixes, typiquement des brides industrielles reliées par des assemblages boulonnés. Ce périmètre exclut les joints rotatifs ou les presse-étoupes destinés aux organes en mouvement. Les joints d’étanchéité statique équipent les équipements sous pression tels que les échangeurs thermiques, les réacteurs, les colonnes de distillation ou les tuyauteries de transport de fluides dangereux.

Information importante : Cet article présente une classification informative des types de joints industriels et des critères généraux de sélection. Il ne remplace pas l’analyse technique détaillée d’un bureau d’études qualifié ni la validation par un spécialiste de l’étanchéité pour dimensionner un joint selon vos conditions spécifiques de service. Tout choix inadapté peut entraîner des risques pour la sécurité des personnes et des installations.

La défaillance d’un joint sur un équipement critique génère trois types d’impacts mesurables. Sur le plan sécuritaire, une fuite de fluide dangereux expose les opérateurs à des risques d’intoxication, de brûlure chimique ou thermique, voire d’explosion en présence de matières inflammables. Les installations classées Seveso imposent une prévention renforcée des émissions fugitives, ces fuites diffuses contribuant aux pollutions atmosphériques et aux risques d’accident industriel.

L’enjeu économique concerne directement la continuité de production. Un arrêt non planifié pour intervention d’urgence sur une fuite mobilise l’équipe de maintenance, immobilise l’équipement et génère une perte de production dont le coût varie considérablement selon la taille de l’installation et le secteur d’activité. La fiabilité des assemblages boulonnés conditionne la réduction de la maintenance corrective au profit d’une maintenance préventive planifiée lors des arrêts techniques programmés.

Le cadre réglementaire européen, notamment la directive PED (Pressure Equipment Directive) pour les équipements sous pression, impose des exigences de conception, de fabrication et de traçabilité des joints selon les classes de service. Les secteurs nucléaire et pétrochimie appliquent des référentiels complémentaires pour garantir la maîtrise des risques spécifiques à leurs activités.

Quels critères de sélection pour un joint industriel ?

Identifier le type de joint adapté suppose de croiser plusieurs paramètres techniques et normatifs. La température de service constitue le premier critère discriminant entre les grandes familles de joints industriels. Les élastomères supportent généralement des températures inférieures à 200 °C, tandis que les matériaux non métalliques avancés comme le PTFE ou le graphite étendent cette plage. Au-delà de 400 °C, les solutions métalliques ou semi-métalliques deviennent indispensables.

La pression de service oriente également le choix structurel. Les joints souples non métalliques conviennent aux applications basse à moyenne pression, tandis que les joints métalliques et semi-métalliques répondent aux exigences de haute pression rencontrées en pétrochimie lourde ou en production d’énergie. Les normes européennes (PN 10 à PN 160) et américaines (Class 150 à Class 2500) définissent des classes de pression facilitant la pré-qualification des types compatibles.

La nature du fluide conditionne la compatibilité chimique du matériau constitutif du joint. Un fluide agressif (acide concentré, solvant, hydrocarbure aromatique) impose de vérifier la résistance chimique dans les tableaux de compatibilité fournis par les normes matériaux ou les guides techniques. Une dégradation chimique accélère la perte d’étanchéité et peut conduire à une défaillance prématurée malgré une sélection correcte en température et pression.

L’état de surface des brides influence directement la performance du joint. Les joints métalliques rigides nécessitent une planéité et une rugosité très contrôlées, tandis que les joints souples tolèrent des défauts de surface plus importants grâce à leur capacité de déformation. Le couple de serrage appliqué lors du montage doit respecter les valeurs recommandées pour garantir l’étanchéité sans écraser le joint ni déformer les brides.

Pré-qualifier la famille de joints adaptée selon vos conditions de service
  • Si votre température de service reste inférieure à 200 °C et votre pression modérée (PN 10 à PN 40) :
    Privilégiez les joints non métalliques (élastomères, fibres comprimées, PTFE) offrant souplesse et adaptabilité à un coût maîtrisé.
  • Si votre température dépasse 400 °C ou votre pression excède PN 100 :
    Orientez-vous vers les joints métalliques (pleins métal, ring joints) conçus pour résister aux conditions extrêmes, en vérifiant les exigences strictes d’état de surface des brides.
  • Si vos conditions se situent entre ces deux plages ou combinent cycles thermiques et contraintes mécaniques :
    Considérez les joints semi-métalliques (spiralés, graphite renforcé) combinant résistance du métal et capacité d’adaptation des matériaux souples.
  • Si votre fluide présente une agressivité chimique élevée :
    Vérifiez impérativement la compatibilité chimique dans les tableaux de référence avant toute sélection, quelle que soit la famille structurelle retenue.

Joints non métalliques : souplesse et adaptabilité

Les joints en élastomère (NBR, EPDM, FKM) présentent une compressibilité élevée et une bonne résilience, facilitant leur pose sur des brides dont l’état de surface tolère des défauts modérés. Le nitrile (NBR) convient aux applications hydrauliques et aux hydrocarbures aliphatiques jusqu’à environ 100 °C. L’EPDM résiste aux fluides aqueux, à la vapeur basse pression et aux solutions alcalines jusqu’à 150 °C environ. Le FKM (Viton) étend la plage de température jusqu’à 200 °C et améliore la tenue aux hydrocarbures et aux fluides agressifs, moyennant un coût supérieur.

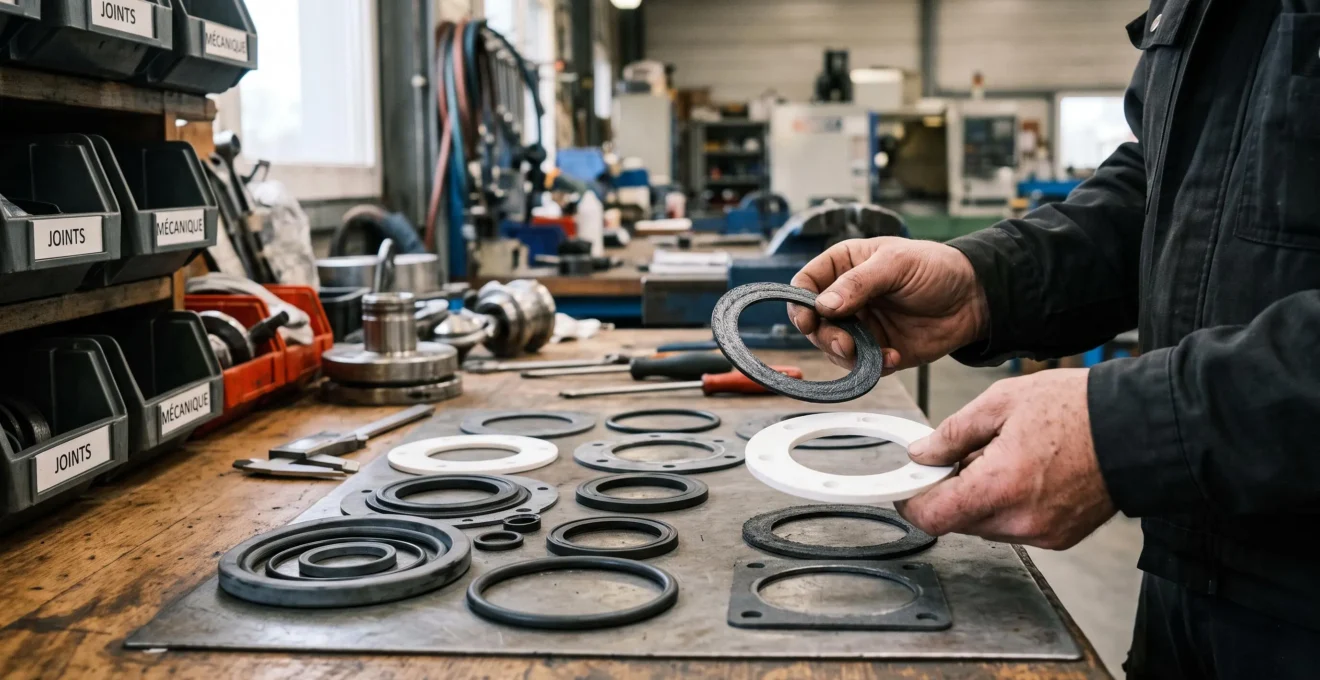

Les joints non métalliques offrent souplesse et adaptabilité pour des applications à température et pression modérées.



Les joints en fibres comprimées (aramide, cellulose liée) représentent une solution polyvalente pour des applications intermédiaires. Leur coût maîtrisé et leur facilité de découpe sur site les rendent populaires en maintenance courante. Toutefois, ils présentent un risque de fluage sous charge prolongée et leurs performances en température et pression restent limitées par rapport aux solutions avancées.

Le PTFE (polytétrafluoroéthylène) et ses dérivés (expanded PTFE, PTFE chargé) offrent une résistance chimique exceptionnelle à la plupart des fluides agressifs, justifiant leur emploi dans l’industrie chimique. Leur faible coefficient de frottement facilite la pose et le démontage. En revanche, le PTFE présente un phénomène de fluage à froid sous compression prolongée, limitant son utilisation en haute pression sans renfort métallique. Les versions chargées (avec verre, carbone ou bronze) améliorent la tenue mécanique tout en conservant la résistance chimique.

La limite commune aux joints non métalliques réside dans leur incapacité à résister simultanément à des températures élevées, des pressions importantes et des cycles thermiques sévères. Au-delà de certains seuils, ces matériaux se dégradent, fluent ou perdent leur résilience, imposant le passage à des solutions métalliques ou semi-métalliques.

Comparaison des principales familles de joints non métalliques
Type de joint Plage température indicative Avantages principaux Limites majeures
Élastomères (NBR, EPDM, FKM) -40 °C à +200 °C selon type Compressibilité élevée, résilience, tolérance défauts surface, coût modéré Température maximale limitée, résistance chimique variable, vieillissement
Fibres comprimées -50 °C à +250 °C selon liant Polyvalence, facilité découpe, coût maîtrisé Fluage sous charge, performances moyennes en haute pression
PTFE et dérivés -200 °C à +260 °C Résistance chimique exceptionnelle, inertie, faible frottement Fluage à froid, limite en pression sans renfort, coût élevé

Joints métalliques : performance en environnements sévères

Les joints pleins métal (anneau plat métallique) répondent aux applications de très haute température (au-delà de 500 °C) et de haute pression où aucun matériau souple ne résiste. Leur rigidité impose des exigences strictes en matière de planéité et de rugosité des surfaces de brides, ainsi que des couples de serrage importants pour garantir l’étanchéité métal sur métal. Toute imperfection de surface ou serrage insuffisant compromet la fonction d’étanchéité.

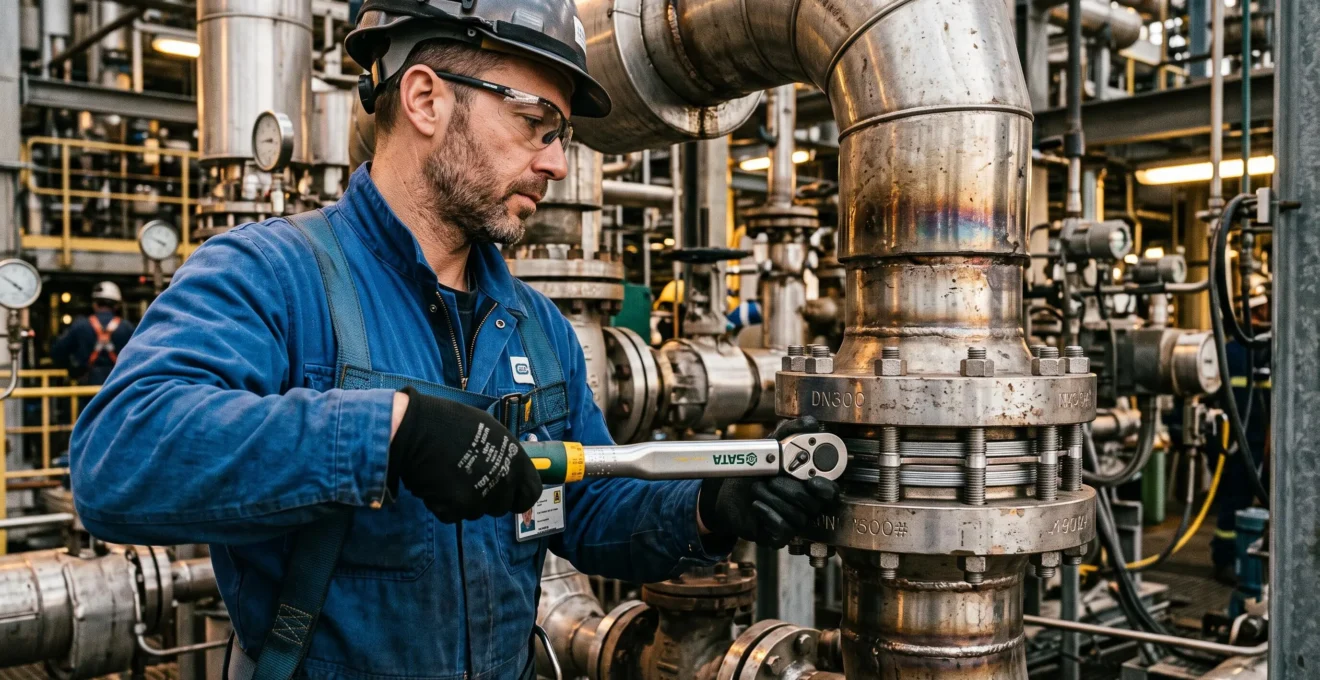

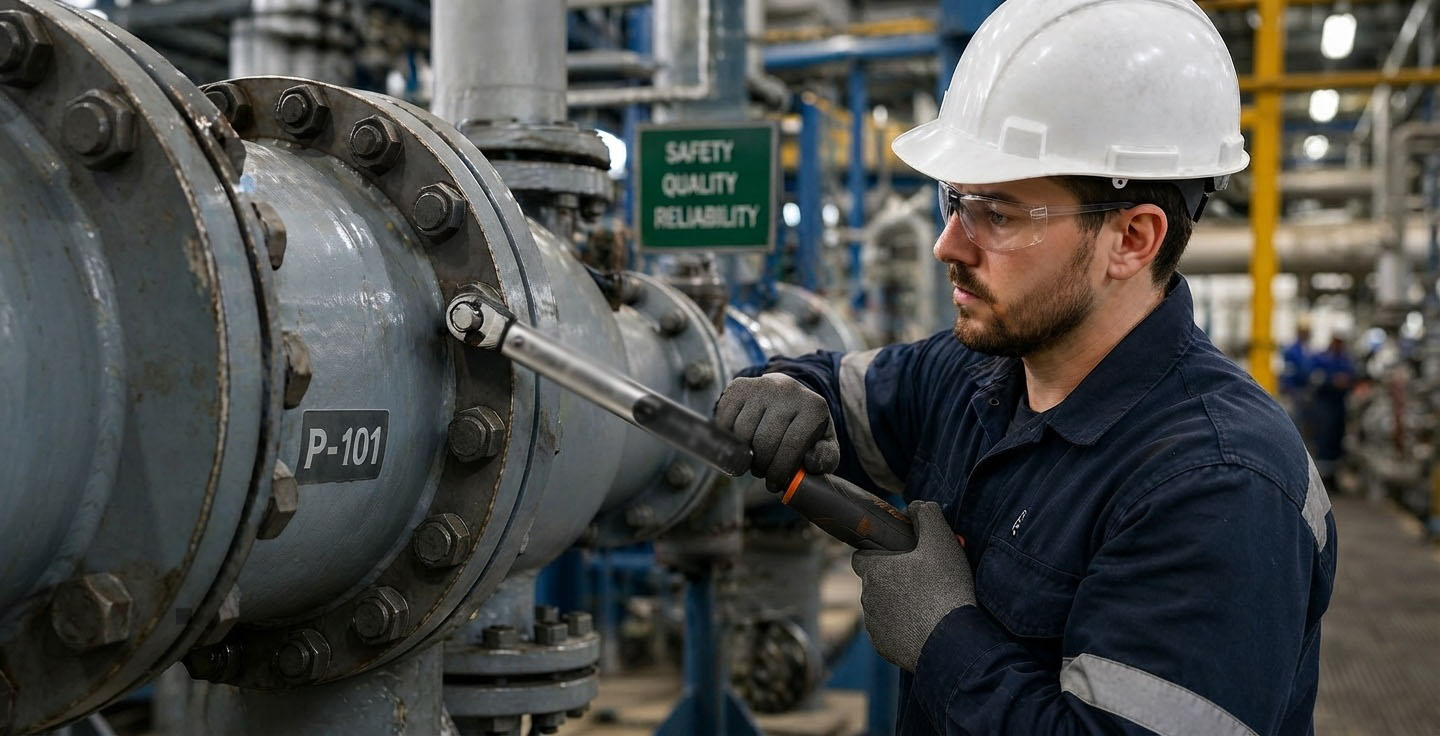

Les joints métalliques sont conçus pour résister aux conditions extrêmes de température et de pression dans les environnements industriels sévères.



Les joints à profil ondulé ou cranté offrent un compromis entre la rigidité métallique et une capacité relative de compensation des défauts de surface grâce à leur géométrie déformable. Ces profils permettent de maintenir une tenue thermique élevée tout en réduisant les contraintes de préparation des brides par rapport aux joints pleins métal. Ils trouvent leur place dans des applications intermédiaires où la température justifie le métal sans imposer les exigences maximales du plein métal.

Les joints annulaires métalliques (ring joint, type API ovale ou octogonal) constituent le standard de l’industrie pétrolière et gazière pour les très hautes pressions. Ces joints s’installent dans des rainures spécifiques usinées dans les brides, assurant une étanchéité métal sur métal par déformation contrôlée du joint lors du serrage. Leur conception répond aux normes API 6A pour les applications offshore et aux normes ASME B16.20 pour les équipements sous pression. La géométrie de la rainure et le matériau du joint (acier, acier inoxydable, Inconel) se sélectionnent en fonction du fluide et des conditions de service.

Les limites des joints métalliques concernent principalement leur faible tolérance aux défauts géométriques des brides, le coût de préparation des surfaces, les couples de serrage élevés nécessaires et le risque de déformation permanente en cas de sur-serrage. Selon un dossier technique du portail Éduscol s’appuyant sur des documents du CETIM, les brides ANSI (ASME B16-5 ou B16-20) peuvent supporter des efforts de serrage jusqu’à 200 MPa sur la surface du joint.

Joints semi-métalliques : combiner flexibilité et résistance

Le joint spiralé (spiral wound gasket) représente la solution de référence en pétrochimie, chimie et énergie pour les assemblages boulonnés soumis à des conditions sévères. Sa structure alterne des couches d’une bande métallique (généralement acier inoxydable) enroulée en spirale avec une garniture souple (graphite ou PTFE). Cette conception hybride combine la résistance thermique et mécanique du métal avec la capacité d’étanchéité et de résilience du matériau souple.

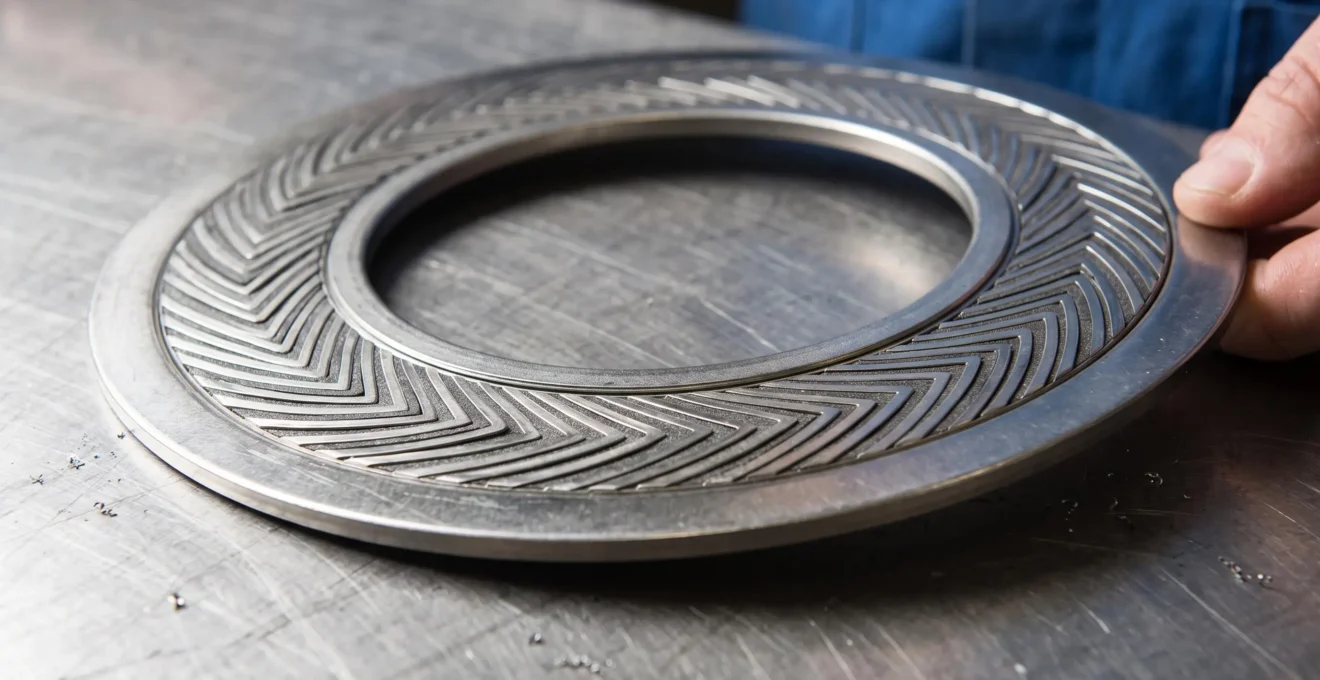

La structure spiralée des joints semi-métalliques combine la résistance du métal et la capacité d’étanchéité des matériaux souples.



L’invention historique du joint spiralé par Flexitallic au début du XXe siècle a conduit à son adoption comme standard international. La norme NF EN 1514-2, publiée par l’AFNOR, spécifie les désignations, la conception, les types, le marquage et les dimensions des joints spiralés utilisés avec les brides en acier, pour des pressions PN 10 à PN 160. La norme américaine ASME B16.20 définit également les spécifications des joints spiralés, assurant une reconnaissance internationale de ce type.

Les joints à recouvrement métallique (metal jacketed) présentent une structure différente : une âme souple (graphite, fibres) recouverte d’une enveloppe métallique assurant une protection chimique et mécanique de la garniture. Ce recouvrement protège le matériau intérieur contre l’agression directe du fluide tout en apportant une rigidité supérieure aux joints purement souples.

Les joints en graphite comprimé renforcé associent du graphite haute densité à une armature métallique (grille, feuillard) pour améliorer la tenue mécanique. Leur excellente résistance chimique et thermique en fait une alternative performante aux joints spiralés pour certains fluides, notamment la vapeur haute pression et les hydrocarbures. Les limites en pression dépendent du type et de la géométrie du renfort métallique.

Clarification terminologique : Le terme « semi-métallique » désigne une structure composite combinant métal et matériau souple dans une géométrie fonctionnelle (spirale, grille). Il ne doit pas être confondu avec « métallo-plastique », parfois utilisé pour désigner les joints à recouvrement métallique. La différence structurelle est essentielle : un joint spiralé présente un enroulement alterné métal-garniture, tandis qu’un joint à recouvrement consiste en une âme recouverte d’une enveloppe. Cette distinction conditionne les domaines d’emploi, les performances et les procédures de pose.

Quelles normes encadrent la fabrication des joints ?

Les normes européennes EN 1514 (parties 1 à 7) et EN 13555 constituent le référentiel réglementaire pour les joints d’étanchéité utilisés avec les brides métalliques. Ces normes classifient les matériaux, spécifient les caractéristiques par type de joint (non métalliques, spiralés, métalliques), définissent les exigences de marquage et de traçabilité, et s’appliquent dans le cadre de la directive européenne PED pour les équipements sous pression.

La norme américaine ASME B16.20 spécifie les joints pour brides ASME, avec une classification détaillée par type (ring joint, spiralé, plein métal). Son utilisation internationale, notamment en pétrochimie et dans les projets d’ingénierie multinationaux, en fait un référentiel complémentaire ou parfois substitutif aux normes EN selon le contexte du projet et l’origine des équipements.

Le référentiel RCC-M (Règles de Conception et de Construction des Matériels mécaniques des îlots nucléaires) impose des exigences spécifiques au secteur nucléaire français. Il intègre une traçabilité renforcée depuis la matière première, une qualification rigoureuse des fournisseurs et des essais complémentaires garantissant la fiabilité à long terme des joints dans un environnement critique pour la sûreté.

Le CODAP (Code de construction des Appareils à Pression) constitue un référentiel français pour les équipements sous pression non soumis à la directive PED ou en complément de celle-ci. Il définit les règles de conception, de calcul et de contrôle des appareils à pression, incluant les exigences relatives aux joints d’étanchéité selon les classes de service.

Comparaison des principaux référentiels normatifs applicables aux joints industriels
Norme ou code Périmètre géographique Secteurs principaux Caractère
EN 1514 / EN 13555 Union européenne Tous équipements sous pression (directive PED) Obligatoire en Europe pour équipements relevant PED
ASME B16.20 États-Unis / International Pétrochimie, chimie, énergie, projets internationaux Référence technique largement utilisée, parfois contractuelle
RCC-M France (secteur nucléaire) Îlots nucléaires, équipements critiques sûreté Obligatoire pour installations nucléaires françaises
CODAP France Appareils à pression hors directive PED ou en complément Référentiel professionnel reconnu, parfois contractuel

Comment éviter les erreurs de choix et de pose ?

Les erreurs de sélection constituent la première source de défaillances récurrentes. Le sous-dimensionnement du type de joint par rapport aux conditions réelles de service (température, pression, cycles thermiques) conduit à une dégradation prématurée même en cas de remplacement régulier. La négligence de la compatibilité chimique entre le fluide et le matériau du joint accélère la corrosion ou le gonflement, compromettant l’étanchéité. La confusion entre types structurellement différents, par exemple entre joints spiralés et joints à recouvrement, oriente vers une solution inadaptée aux contraintes mécaniques ou chimiques réelles.

Selon le même dossier technique Éduscol s’appuyant sur des documents du CETIM, des couples de serrage inadaptés, des charges de serrage excessives ou une mauvaise découpe des joints comptent parmi les causes contribuant à une défaillance de l’étanchéité d’un assemblage boulonné. Un sous-serrage laisse subsister des micro-fuites, tandis qu’un sur-serrage écrase le joint, le déforme définitivement ou fissure les brides.

Les procédures de serrage doivent respecter le nombre de passes recommandé et l’ordre croisé pour répartir uniformément la charge sur le joint. L’état de surface des brides conditionne directement la performance : corrosion, rayures profondes ou dépôts résiduels empêchent le contact correct avec le joint. La réutilisation de joints usagés ou déformés après un premier cycle de serrage génère des fuites malgré un couple de serrage correct.

Les conditions de stockage et de manipulation influencent les propriétés des matériaux. L’exposition prolongée aux UV, à l’humidité ou à des températures extrêmes dégrade les élastomères et le PTFE avant même leur installation. Une déformation mécanique pendant le transport ou le stockage compromet la géométrie initiale du joint.

Le CETIM, centre technique des industries mécaniques, propose un guide de sélection couvrant les éléments de fixation, les types de joints, les procédures de serrage et les référentiels de calcul des assemblages à brides. Consulter un spécialiste de l’étanchéité devient indispensable lorsque les conditions de service atteignent des valeurs extrêmes, lorsque le fluide présente une dangerosité particulière ou lorsque les exigences normatives imposent une qualification rigoureuse.

Checklist : points de vigilance pour éviter les erreurs de sélection et de pose
  1. Vérifier l’adéquation structurelle

    Confronter la famille de joints (non métallique, métallique, semi-métallique) aux plages réelles de température et de pression de service, sans se limiter au seul critère du matériau.

  2. Valider la compatibilité chimique

    Consulter les tableaux de compatibilité chimique pour confirmer la résistance du matériau du joint au fluide véhiculé, en tenant compte de sa concentration et de sa température.

  3. Contrôler l’état de surface des brides

    Inspecter la planéité, la rugosité et l’absence de corrosion ou de rayures profondes avant montage, particulièrement pour les joints métalliques exigeant des surfaces de haute qualité.

  4. Appliquer le couple de serrage recommandé

    Respecter les valeurs de couple spécifiées par le fabricant du joint et la norme applicable, en utilisant une clé dynamométrique calibrée et en procédant par passes successives en ordre croisé.

  5. Ne jamais réutiliser un joint après démontage

    Remplacer systématiquement le joint lors de chaque intervention, même si son aspect visuel semble satisfaisant, car la déformation résiduelle compromet l’étanchéité.

  6. Stocker les joints dans des conditions appropriées

    Protéger les joints de l’exposition directe aux UV, à l’humidité excessive et aux variations thermiques importantes pour préserver leurs propriétés mécaniques et chimiques.

  7. Former les équipes aux procédures de pose

    Assurer une formation spécifique pour les types de joints exigeants (spiralés, ring joints) afin de maîtriser les techniques de pose, les outils adaptés et les couples de serrage requis.

Anticiper les besoins pour un arrêt technique programmé suppose d’identifier les joints critiques sur les équipements sensibles, de vérifier les stocks disponibles et de qualifier les fournisseurs capables de livrer dans les délais compatibles avec le planning d’intervention. La multiplication des types de joints peut compliquer la gestion des stocks, mais elle répond à la diversité réelle des conditions de service rencontrées sur une installation industrielle complexe.

Le passage d’une approche réactive (remplacement systématique du même type de joint) à une approche analytique (sélection du type structurellement adapté) réduit les fuites récurrentes et améliore la fiabilité globale des assemblages boulonnés. Cette évolution nécessite un dialogue renforcé entre la maintenance, l’ingénierie et les achats pour arbitrer entre le coût initial d’un joint haute performance et le coût total de possession intégrant les risques d’arrêt non planifié et les exigences réglementaires croissantes sur les émissions fugitives.

Maîtriser la classification des joints industriels par famille structurelle et par critères de service permet de pré-qualifier rapidement les solutions techniques adaptées avant consultation d’un spécialiste. Cette compréhension facilite également le dialogue avec les fournisseurs et les bureaux d’études, en s’appuyant sur un vocabulaire technique partagé et une connaissance claire des différences fonctionnelles entre les types. La fiabilité d’un assemblage boulonné repose autant sur la pertinence du choix initial que sur la rigueur de la mise en œuvre, deux dimensions indissociables pour garantir la sécurité, la conformité et la rentabilité des équipements sous pression.
