Un roulement qui monte anormalement en température dans un carter étroit ou un boîtier de transmission mal ventilé ne donne généralement pas de seconde chance : la défaillance intervient vite, souvent au pire moment. Trois mécanismes distincts expliquent l’essentiel de ces surchauffes — et chacun appelle une réponse technique différente. Identifier lequel est à l’œuvre sur votre équipement, c’est déjà avoir parcouru la moitié du chemin.
La lubrification défaillante : première cause de montée en température
La friction métal contre métal reste le scénario le plus redouté en maintenance des transmissions. Pourtant, la lubrification ne se résume pas à une question de quantité — c’est avant tout une question d’adéquation. Un roulement correctement graissé avec le mauvais lubrifiant peut surchauffer aussi sûrement qu’un roulement laissé à sec.

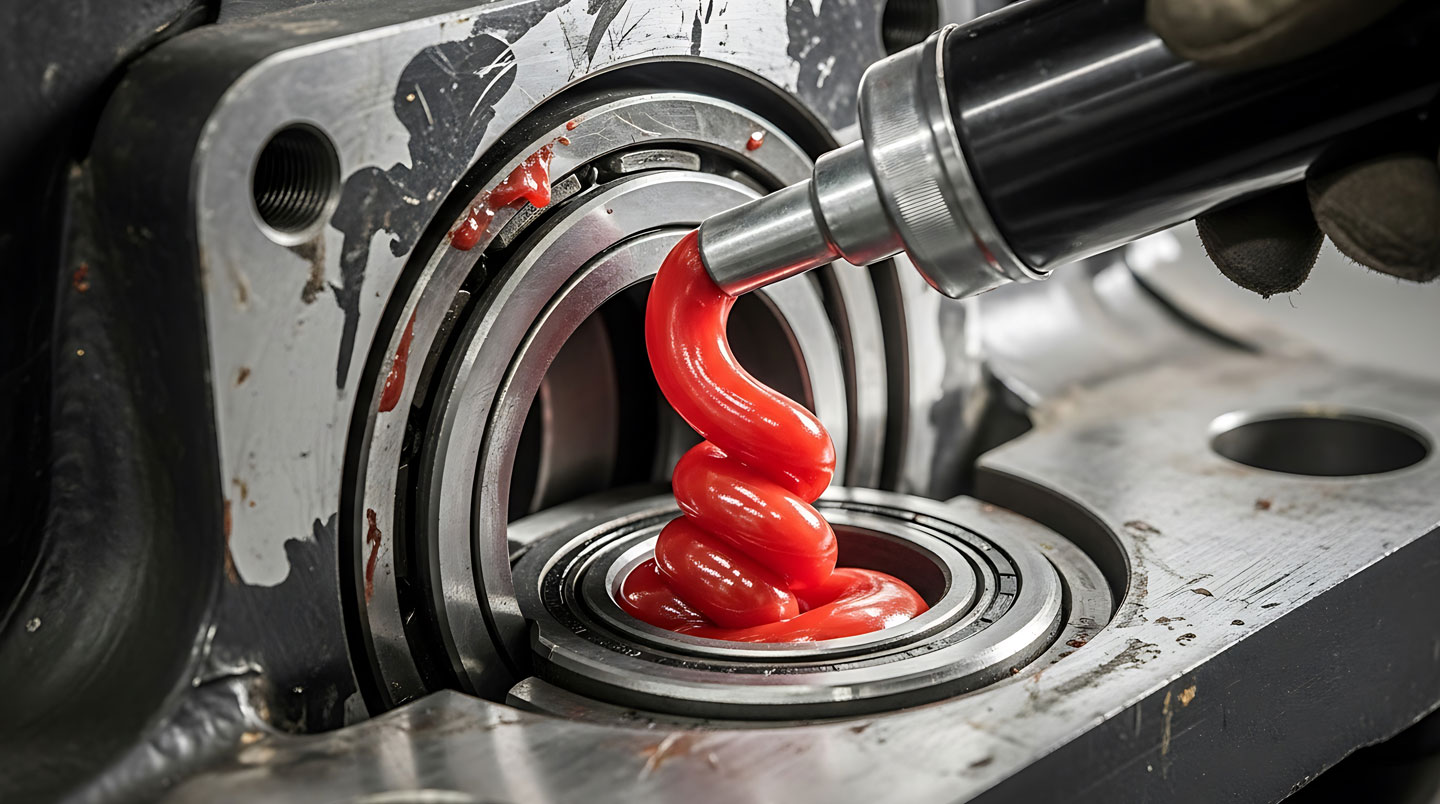

Trois configurations de défaillance lubrifiant reviennent systématiquement sur le terrain. La sur-graissage est souvent contre-intuitive : trop de graisse dans un carter fermé génère un cisaillement et une agitation des éléments roulants qui élèvent la température de façon significative. Le sous-graissage, lui, prive les surfaces de contact du film protecteur minimal. Enfin, la dégradation du lubrifiant existant — oxydation, contamination par des particules abrasives, séparation de phase à haute température — transforme le protecteur en vecteur d’usure.
Pour les roulements opérant dans des transmissions industrielles, le choix d’un composant dimensionné pour les conditions réelles de charge et de viscosité conditionne directement la durée de vie du lubrifiant et les intervalles de regraissage. Un roulement surdimensionné en milieu confiné chauffe moins vite ; un roulement sous-dimensionné accélère la dégradation du film lubrifiant même avec des fréquences de regraissage optimales.
Cas pratique : centrale de graissage centralisée sur ligne de production

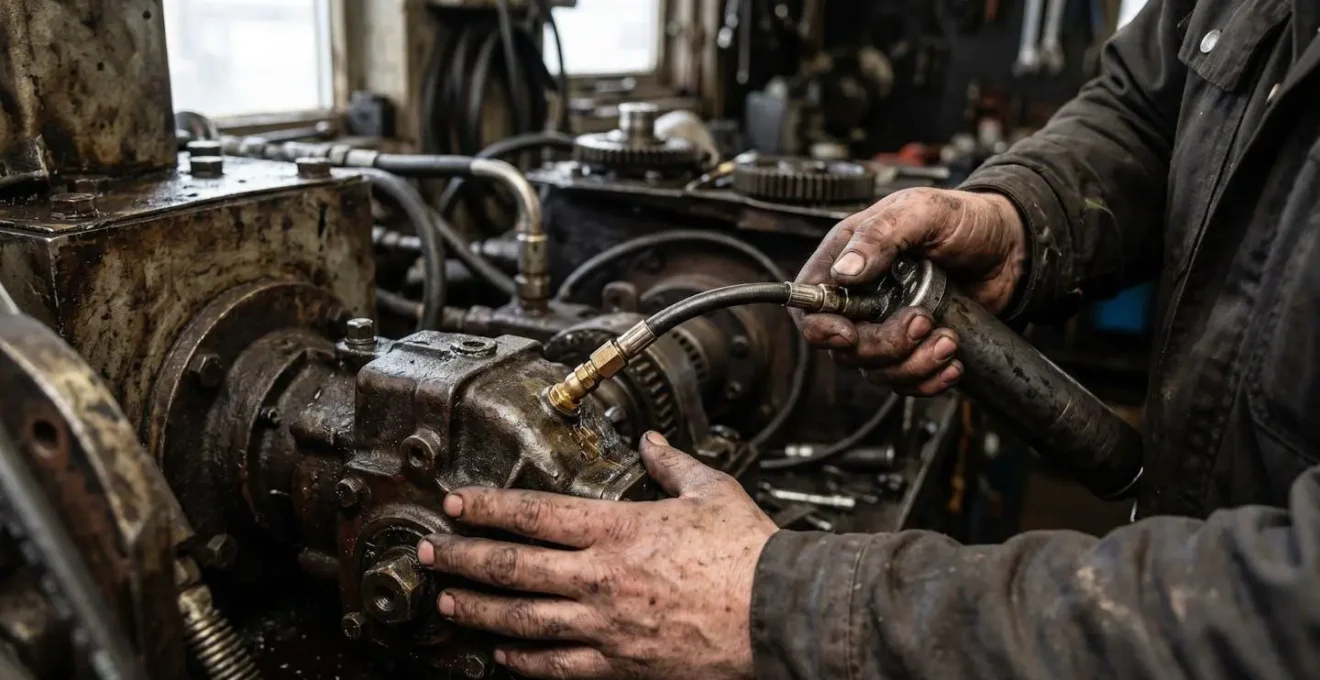

Prenons une configuration classique : une ligne d’emballage intégrant plusieurs paliers dans des boîtiers inaccessibles sans démontage. L’opérateur de maintenance ajoute périodiquement de la graisse via les raccords Zerk sans jamais vérifier l’état de celle déjà présente. Après dix-huit mois, les purgeurs sont obstrués. La graisse ancienne, chargée en particules d’usure, forme un bouchon qui empêche l’évacuation. Résultat : surpression interne, montée en température rapide à chaque démarrage. Le diagnostic se pose souvent à tort sur un problème d’étanchéité alors que la cause est purement une gestion inadaptée du regraissage en milieu confiné.
La viscosité du lubrifiant doit également correspondre à la vitesse de rotation réelle du roulement. Un indice ISO VG trop élevé dans une application à haute vitesse génère des pertes par viscosité qui se traduisent directement en calories — en milieu confiné, ces calories n’ont nulle part où s’évacuer.
Le serrage excessif et les contraintes de charge en espace restreint
Le second mécanisme est plus pernicieux parce qu’il survient à l’installation ou lors d’un remplacement, et non à l’usage. Un ajustement trop serré — qu’il s’agisse du jeu interne du roulement ou du montage sur l’arbre — supprime le jeu radial nécessaire à la dilatation thermique lors de la montée en charge. Le roulement démarre froid avec des cages déjà contraintes, et la première élévation de température crée une précharge non voulue qui amplifie la friction.
En milieu confiné, cette problématique est aggravée par deux facteurs cumulatifs. D’abord, l’accessibilité réduite lors du montage pousse parfois les techniciens à forcer légèrement le positionnement plutôt que d’utiliser les outils adaptés — un défaut d’alignement de seulement quelques centièmes de millimètre suffit à créer une charge axiale parasite sur un roulement à billes conçu pour une charge radiale dominante. Ensuite, les contraintes d’espace interdisent souvent l’utilisation d’un comparateur ou d’un mesureur de jeu interne, ce qui rend le contrôle du jeu post-montage aléatoire.
Attention : sur les roulements à rotule ou à rouleaux cylindriques, la suppression totale du jeu interne par sur-serrage crée une charge radiale permanente équivalente à plusieurs fois la charge nominale de l’application. La durée de vie calculée peut chuter de plus de 80 % avant même le premier cycle de production.
La charge axiale non anticipée constitue un troisième vecteur de surchauffe lié aux contraintes d’installation. Dans les transmissions par courroie ou chaîne en espace restreint, les tensions de montage génèrent des efforts radiaux supplémentaires que le concepteur n’avait pas forcément intégrés dans le dimensionnement initial. Chaque dixième de millimètre de désalignement angulaire entre l’arbre et l’alésage du palier se traduit par une contrainte cyclique qui échauffe les bagues et accélère la fatigue des pistes de roulement.
-
Mesurer le jeu interne à froid
Avant tout emmanchement, vérifier le groupe de jeu interne (C2, CN, C3) correspondant à l’application. Un roulement C3 présente un jeu interne supérieur, adapté aux montages à chaud ou aux applications à forte dilatation thermique.
-
Contrôler l’alignement arbre/palier
Utiliser un comparateur à cadran fixé sur l’arbre et faire tourner lentement pour détecter tout faux-rond résiduel. Tolérance maximale recommandée : se référer aux préconisations du fabricant du roulement pour le type de charge concerné.
-
Vérifier la tension de courroie après montage
Une tension excessive génère une charge radiale additionnelle non prévue. Mesurer la flèche de courroie à mi-entraxe selon les valeurs nominales du constructeur de la transmission.
La dissipation thermique bloquée par l’environnement confiné
Même un roulement parfaitement lubrifié et correctement monté génère de la chaleur — c’est une réalité physique incontournable. La différence entre une température de fonctionnement stable et une surchauffe progressive réside dans la capacité du système à évacuer ces calories. C’est précisément là que le milieu confiné devient un multiplicateur de risques.
Dans un boîtier de réducteur encastré, un moto-réducteur intégré à une machine ou un palier logé dans une structure fermée, les voies d’échange thermique naturelles sont sévèrement limitées. La convection forcée par l’air ambiant, qui représente la principale voie de dissipation dans les installations ouvertes, disparaît presque totalement. La chaleur s’accumule donc dans la masse métallique des bagues et du carter, et la température d’équilibre atteinte est structurellement plus élevée qu’en installation standard.
Il est fréquent de constater qu’un même type de roulement présente des températures de fonctionnement de 20 à 35°C supérieures lorsqu’il est monté dans un boîtier confiné par rapport à un montage en palier ouvert, pour une charge et une vitesse identiques. Cette élévation n’est pas anodine : la durée de vie de la graisse diminue approximativement de moitié pour chaque augmentation de 15°C au-delà de la température nominale de fonctionnement du lubrifiant.
÷2
durée de vie graisse
Réduction de la durée de vie du lubrifiant pour chaque tranche de +15°C au-delà de la température nominale de fonctionnement
Trois facteurs aggravent la situation thermique en milieu confiné de façon cumulative. La proximité d’autres sources de chaleur — moteurs électriques adjacents, circuits hydrauliques, échangeurs — élève la température ambiante locale bien au-delà de la température d’atelier. Le dépôt de poussières ou de résidus de production sur les surfaces extérieures du carter réduit l’émissivité du métal et bloque la conduction vers l’extérieur. Enfin, l’absence de circulation d’air forcée autour du boîtier crée des points chauds locaux qui peuvent dépasser de 40 à 50°C la température mesurée en surface.

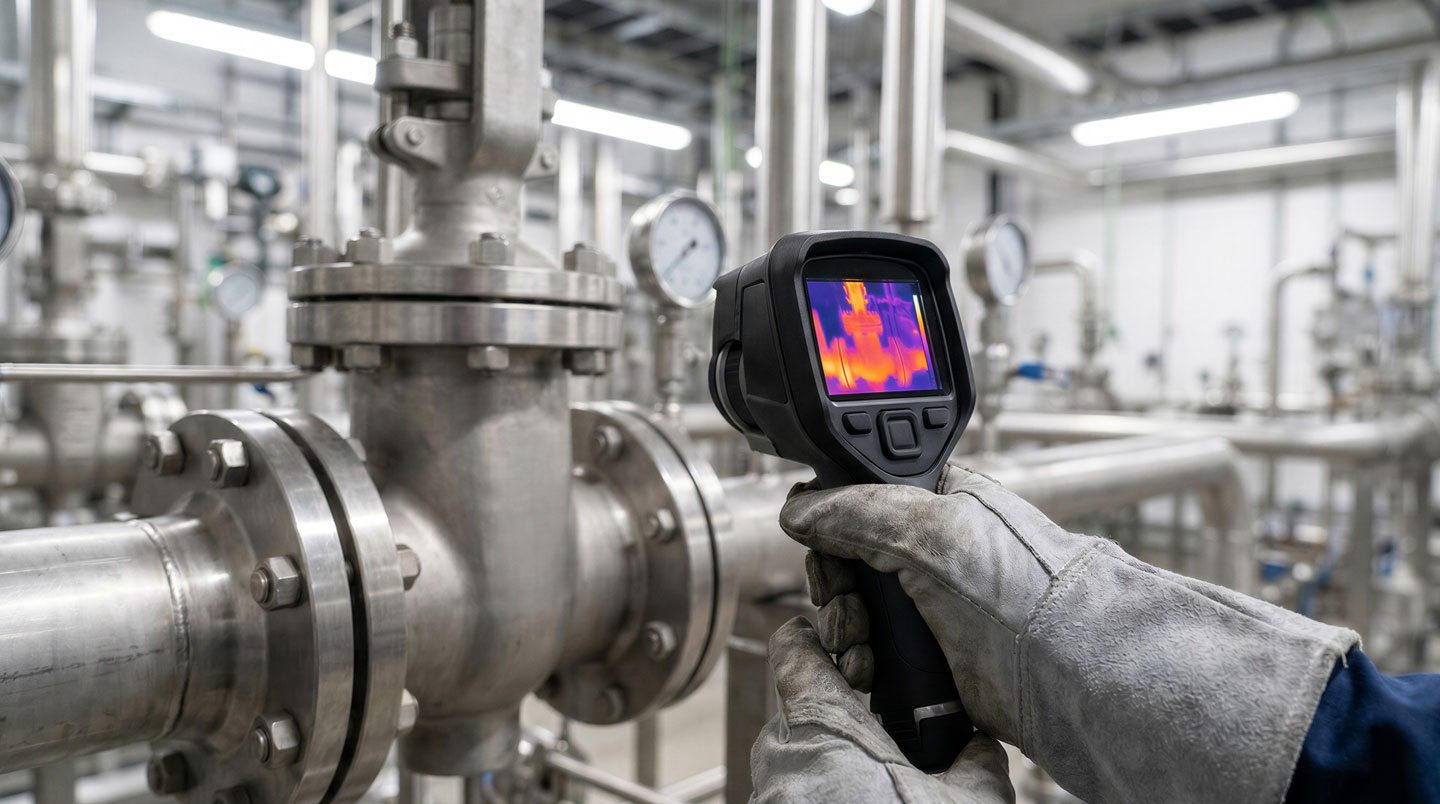

La thermographie infrarouge périodique constitue l’outil le plus opérationnel pour cartographier ces points chauds sans démontage. Elle permet également de discriminer rapidement entre une surchauffe localisée sur une bague intérieure — signe d’un problème de serrage ou de charge axiale — et une chaleur homogène sur tout le carter, caractéristique d’un défaut de dissipation globale.
Votre plan de contrôle préventif
Les trois mécanismes décrits — défaillance de lubrification, contraintes de montage et dissipation thermique insuffisante — ne s’excluent pas mutuellement. Sur les équipements les plus sollicités, ils se combinent et s’amplifient mutuellement. Un roulement mal lubrifié chauffe davantage ; la chaleur accélère la dégradation du lubrifiant ; la chaleur accumulée amplifie l’expansion des bagues, ce qui crée une précharge supplémentaire. C’est un cycle court qui mène à la défaillance en quelques centaines d’heures.
La prévention efficace repose sur trois leviers distincts appliqués de façon coordonnée. Le choix du lubrifiant doit tenir compte de la température ambiante réelle en milieu confiné, pas seulement de la température d’atelier. Le protocole de montage doit intégrer une vérification du jeu interne et de l’alignement même lorsque l’espace de travail rend ces contrôles contraignants. Et le suivi thermique régulier — au minimum à chaque arrêt programmé — permet de détecter une dérive avant qu’elle atteigne le seuil de défaillance.
-
Vérifier la compatibilité du groupe de jeu interne (C2/CN/C3) avec les conditions réelles de température et de montage
-
Contrôler la quantité et l’état du lubrifiant à chaque arrêt planifié : couleur, présence de particules, séparation de phase
-
Effectuer une mesure thermique de référence à chaque remontage pour disposer d’une base comparative fiable
-
Nettoyer les surfaces extérieures du carter à chaque entretien pour maintenir l’émissivité thermique optimale
-
Documenter toute modification de charge ou de vitesse de l’application : un changement de production peut rendre obsolète un dimensionnement antérieur
La question du dimensionnement initial reste centrale. Un roulement sélectionné au plus juste sur la capacité de charge nominale laisse peu de marge face aux variations réelles d’exploitation en milieu industriel. La pratique démontre qu’intégrer une marge de 20 à 30 % sur la charge dynamique de base lors du choix initial allonge significativement les intervalles de maintenance et réduit la fréquence des surchauffes critiques.
Quelle température maximale est acceptable pour un roulement industriel standard ?
La température de fonctionnement acceptable dépend du lubrifiant utilisé et du type de roulement. Pour une graisse à base de savon de lithium courante, la température de bague extérieure ne doit généralement pas dépasser 70 à 80°C en continu. Au-delà, la dégradation du lubrifiant s’accélère et la durée de vie calculée chute rapidement. En milieu confiné, une élévation de 15 à 25°C par rapport à la température ambiante locale est considérée comme normale — toute dérive au-delà doit déclencher une investigation.
Comment distinguer une surchauffe liée au lubrifiant d’une surchauffe liée au montage ?
Une surchauffe d’origine lubrifiant se manifeste généralement après plusieurs centaines d’heures de fonctionnement, avec une élévation progressive et régulière de la température. Elle s’accompagne souvent d’une modification de couleur ou de consistance de la graisse. Une surchauffe d’origine montage (jeu interne supprimé, désalignement) se déclare dès les premières heures après un remplacement ou une intervention : la température monte rapidement dès le premier démarrage et se stabilise à un niveau anormalement élevé.
Faut-il changer de type de roulement pour les applications en milieu confiné ?
Pas systématiquement, mais le type de roulement influe directement sur la gestion thermique. Les roulements à rouleaux cylindriques ont une capacité de charge radiale supérieure à charge encombrement égal, ce qui peut réduire l’élévation de température sous charge. Les roulements à contact oblique gèrent mieux les charges axiales combinées, évitant les contraintes parasites génératrices de chaleur. La sélection doit s’appuyer sur l’analyse précise du profil de charge réel et non uniquement sur le remplacement à l’identique.
