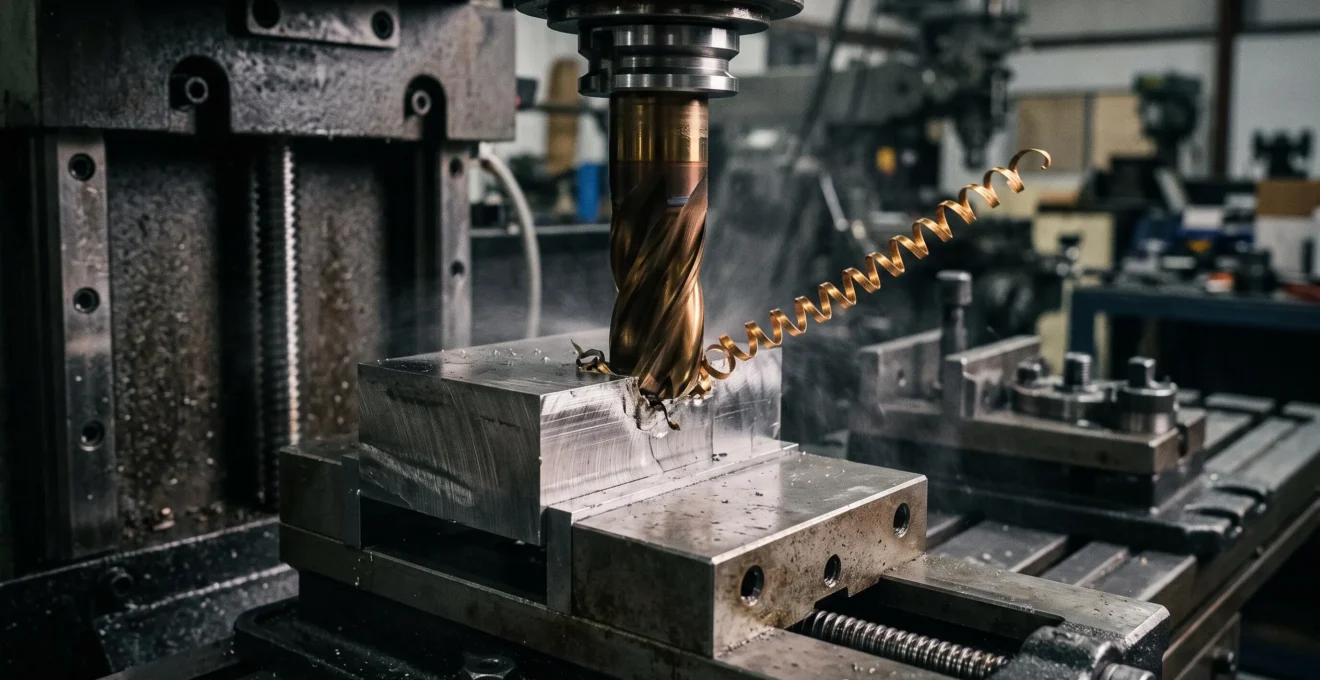

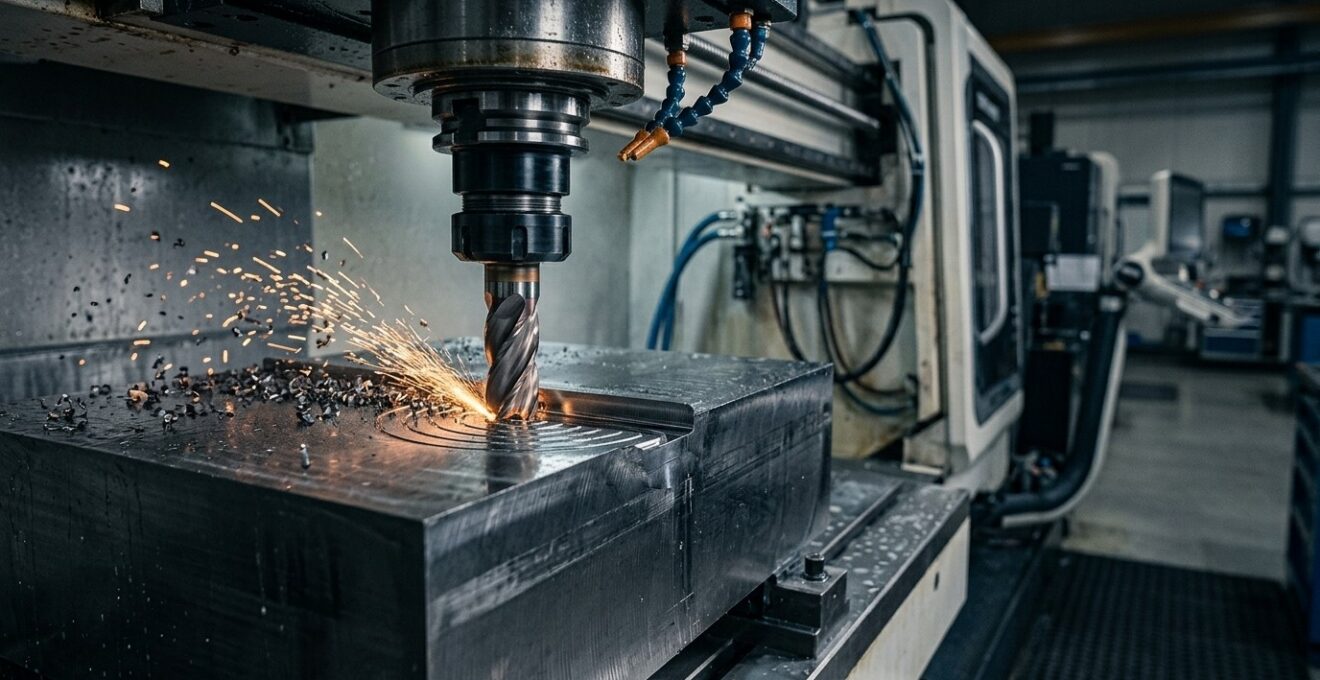

Fraise carbure en action usinant une pièce en acier trempé avec formation de copeaux métalliques sur machine CNC
Publié le 21 août 2026

La casse répétée de fraises carbure sur aciers trempés au-delà de 55 HRC constitue un casse-tête récurrent pour les ateliers d’usinage. Entre l’usure accélérée des outils coûteux, les états de surface insuffisants nécessitant des reprises manuelles et la pression permanente sur les délais, les responsables méthodes cherchent des référentiels techniques fiables pour calibrer leurs paramètres de coupe dès le premier essai. Le fraisage grande vitesse sur métaux durs ne se résume pas à augmenter la vitesse de broche : il s’agit d’un système cohérent où l’outil (substrat, revêtement, géométrie), les paramètres de coupe (vitesse de coupe Vc, avance par dent fz, engagements radial ae et axial ap) et la stratégie d’usinage (trochoïdal, rampes progressives) doivent être calibrés ensemble selon la dureté HRC pour maximiser le véritable indicateur de performance : le coût par pièce, qui intègre à la fois productivité et durée de vie outil.

  • La vitesse de coupe Vc (m/min) diffère fondamentalement de la vitesse de broche N (tr/min) : une fraise Ø6 mm à 20 000 tr/min atteint seulement 377 m/min, tandis qu’une fraise Ø20 mm à 8 000 tr/min atteint 502 m/min selon la formule Vc = π × D × N / 1000
  • Le choix du revêtement dépend directement de la dureté : TiAlN pour les aciers 45-58 HRC, AlCrN au-delà de 58 HRC et pour les finitions exigeantes (Ra < 0.8 µm)
  • Le fraisage dynamique combine engagement radial ae faible (10-30% du diamètre) et profondeur axiale ap élevée (1.5 à 3 fois le diamètre) pour répartir l’usure et évacuer la chaleur, prolongeant la durée de vie outil
  • L’usinage trochoïdal permet des gains de productivité de 30 à 36% sur aciers trempés selon les essais du Cetim, en compensant un engagement radial très faible par une profondeur axiale importante
  • Trois pratiques critiques évitent la casse prématurée : rampes hélicoïdales progressives (angle 2-5° maximum, jamais de plongée verticale), équilibrage porte-outil qualité G2.5 avec faux-rond inférieur à 0.01 mm, et surveillance de l’usure en dépouille VB avant le seuil de 0.3 mm

Fraisage dynamique vs fraisage conventionnel : les différences qui comptent en production

Le fraisage conventionnel se caractérise par des vitesses de broche modérées (généralement inférieures à 8 000 tr/min) et un engagement radial important, souvent supérieur à 50% du diamètre de la fraise. Cette approche traditionnelle concentre l’effort de coupe sur une portion limitée de l’arête, générant un échauffement localisé et une usure rapide sur les matériaux durs.

Le fraisage grande vitesse se définit par des vitesses de coupe Vc élevées, nécessitant des outils carbure à revêtement haute performance et une optimisation thermique complète. Selon Techniques de l’Ingénieur, l’usinage à grande vitesse se traduit par une diminution des efforts spécifiques de coupe, une amélioration des états de surface et une durée de vie d’outil supérieure à l’usinage conventionnel lorsque les conditions sont correctement calibrées.

Le fraisage dynamique constitue une stratégie complémentaire qui combine un engagement radial ae faible (typiquement 10 à 30% du diamètre) avec une profondeur de passe axiale ap élevée (jusqu’à 2 ou 3 fois le diamètre). Les trajectoires sont optimisées (trochoïdales, spirales, rampes progressives) pour répartir l’usure sur toute la longueur utile de l’arête et favoriser l’évacuation de la chaleur. Cette approche permet de travailler avec des outils de diamètre plus réduit tout en maintenant un taux d’enlèvement matière élevé.

Clarification vitesse de broche vs vitesse de coupe : La vitesse de broche N exprimée en tr/min ne détermine pas directement la vitesse de coupe Vc en m/min. La formule exacte est Vc = π × D × N / 1000 (avec D en mm). Exemple concret : une fraise de diamètre 6 mm tournant à 20 000 tr/min atteint une vitesse de coupe de (3.14 × 6 × 20 000) / 1000 ≈ 377 m/min, tandis qu’une fraise de diamètre 20 mm tournant à seulement 8 000 tr/min atteint (3.14 × 20 × 8 000) / 1000 ≈ 502 m/min. Ce n’est donc pas la vitesse de rotation qui compte, mais le produit diamètre × rotation. Cette compréhension évite des erreurs coûteuses de paramétrage.

L’impact sur la production est direct : le fraisage dynamique permet de travailler avec des broches standard atteignant 20 000 à 24 000 tr/min, sans nécessiter obligatoirement le remplacement des machines existantes. En réduisant le diamètre des outils et en optimisant les trajectoires, il devient possible d’atteindre les vitesses de coupe requises pour l’usinage grande vitesse tout en maximisant le taux d’enlèvement matière grâce à la profondeur de passe axiale importante.

Pourquoi les métaux durs imposent-ils une approche spécifique ?

Au-delà de 45 HRC, les carbures de fer présents dans l’acier trempé provoquent une abrasion accélérée des arêtes de coupe par frottement direct sur le carbure de tungstène des outils. Cette usure abrasive explique pourquoi une même fraise carbure peut durer dix fois moins longtemps sur un acier à 60 HRC que sur un acier à 42 HRC dans des conditions comparables.

La génération de chaleur excessive constitue le deuxième défi majeur. L’énergie spécifique de coupe augmente fortement avec la dureté, concentrant la chaleur dans la zone de cisaillement et directement sur l’arête de coupe. Cette élévation de température risque de provoquer un ramollissement local du substrat carbure et une rupture thermomécanique, particulièrement lors de variations brusques de la charge de coupe.

Les chocs thermiques et mécaniques sur matériaux très durs provoquent l’apparition de microfissures, puis un écaillage progressif ou une rupture brutale de l’arête. Ces phénomènes s’intensifient lors des phases d’engagement et de dégagement de l’outil, ou lorsque l’épaisseur de copeau varie brusquement, notamment dans les coins ou les changements de direction non anticipés par la programmation.

Contrairement aux aciers doux où le matériau usiné adhère temporairement à l’arête et forme une arête rapportée protectrice, les aciers durs au-delà de 52 HRC ne permettent pas ce mécanisme. L’outil reste donc exposé à une usure directe et continue, sans protection naturelle. Cette différence fondamentale explique pourquoi les stratégies efficaces sur aciers doux échouent systématiquement sur aciers trempés.

Vigilance sur pièces minces : L’échauffement excessif généré par l’usinage d’aciers trempés peut provoquer des déformations sur les pièces de faible épaisseur ou de géométrie complexe. Surveiller attentivement la température de la pièce et privilégier les stratégies d’engagement progressif avec passes multiples plutôt qu’une passe unique trop agressive. La planification des parcours outil doit répartir la chaleur uniformément sur l’ensemble de la pièce.

Les variations locales de dureté HRC dans une pièce après trempe créent également des différences de résistance à la coupe, génératrices de vibrations et d’usure irrégulière. Ces hétérogénéités, souvent invisibles, expliquent certains comportements imprévisibles en production, comme l’usure asymétrique d’une arête ou l’apparition soudaine de vibrations sur une zone spécifique de la trajectoire.

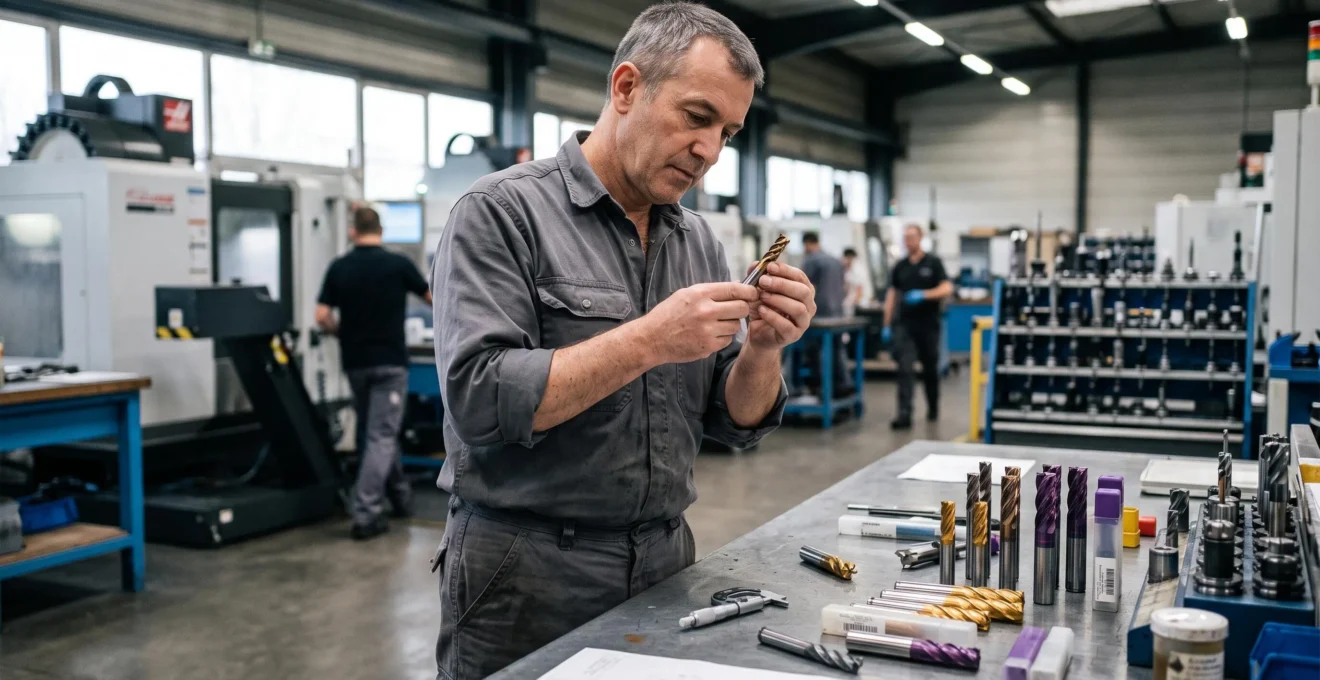

Quels outils choisir pour le fraisage grande vitesse sur aciers trempés ?

Le choix de l’outil adapté (substrat carbure, revêtement TiAlN ou TiCN, géométrie) constitue la première étape pour réussir l’usinage des aciers trempés au-delà de 45 HRC.



Le carbure monobloc micrograin constitue le choix privilégié pour l’ébauche et la finition sur aciers durs. La taille de grain inférieure à 1 µm combine une dureté élevée avec une résistance aux chocs thermiques supérieure aux carbures à grain standard. Cette rigidité importante limite les déformations sous charge et garantit la précision dimensionnelle, particulièrement critique en finition. Pour l’usinage des métaux durs, les fraises pour métaux durs en carbure monobloc offrent une fiabilité supérieure aux solutions généralistes.

Le carbure à plaquettes rapportées se réserve aux gros diamètres, généralement au-delà de 20 à 25 mm, pour des raisons économiques : le remplacement d’une plaquette coûte moins cher que le changement d’un outil monobloc complet. Néanmoins, la rigidité moindre des plaquettes rapportées limite leur usage en finition précise, où le carbure monobloc reste préférable pour garantir la qualité géométrique et l’état de surface.

Le revêtement TiAlN (Titanium Aluminum Nitride) se positionne comme la solution polyvalente pour les aciers trempés entre 45 et 58 HRC. Sa résistance thermique atteignant environ 800°C et sa dureté élevée en font un compromis performant entre coût et performance. Ce revêtement convient aussi bien à l’ébauche qu’à la finition dans cette plage de dureté, offrant une durée de vie satisfaisante pour la majorité des applications industrielles.

Le revêtement AlCrN (Aluminum Chromium Nitride) devient préférable au-delà de 58 HRC et pour les finitions exigeantes nécessitant un état de surface Ra inférieur à 0.8 µm. Son coefficient de friction plus faible réduit l’échauffement à l’interface outil-pièce, tandis que sa meilleure résistance à l’oxydation à chaud prolonge la durée de vie dans les conditions thermiques sévères. Les états de surface obtenus sont généralement supérieurs à ceux du TiAlN, permettant de réduire significativement les temps de polissage manuel.

Choisir son outil carbure selon la dureté HRC et l’opération
  • Dureté 45-52 HRC, ébauche :
    Fraise carbure monobloc 2 à 4 dents, revêtement TiAlN, angle d’hélice 35-38°, engagement radial ae 10-20% du diamètre, profondeur axiale ap 1 à 2 fois le diamètre.
  • Dureté 45-52 HRC, finition :
    Fraise carbure monobloc 4 à 6 dents, revêtement TiAlN, rayon de coin adapté à la tolérance, engagement radial ae 30-50% du diamètre, profondeur axiale ap 0.2 à 0.5 fois le diamètre.
  • Dureté 52-58 HRC, ébauche :
    Fraise carbure monobloc micrograin 2 à 4 dents, revêtement TiAlN, stratégie dynamique privilégiée (ae faible, ap élevé).
  • Dureté 52-58 HRC, finition :
    Fraise carbure monobloc micrograin 4 à 6 dents, revêtement TiAlN ou AlCrN selon exigence Ra, vitesse de coupe modérée.
  • Dureté 58-65 HRC, toutes opérations :
    Fraise carbure monobloc micrograin, revêtement AlCrN obligatoire, nombre de dents adapté (2-4 ébauche, 4-6 finition), stratégies d’engagement progressif impératives, surveillance usure renforcée.
Comparaison TiAlN vs AlCrN pour aciers trempés
Critère TiAlN AlCrN
Plage HRC optimale 45-58 HRC 58-65 HRC
Résistance thermique ~800°C ~900-1000°C
Coefficient de friction Moyen Faible
État de surface obtenu Bon (Ra 0.8-1.2 µm) Excellent (Ra <0.8 µm)
Applications types Ébauche et finition polyvalentes Finition exigeante, hautes duretés
Coût relatif Standard Supérieur (+15-30%)

La géométrie de l’outil influence également les performances : un nombre de dents réduit (2 à 4 dents) favorise l’évacuation des copeaux en ébauche, tandis qu’un nombre de dents plus élevé (4 à 6 dents) améliore la qualité de surface en finition. L’angle d’hélice, généralement compris entre 35 et 40°, oriente les efforts de coupe et réduit les vibrations. Le traitement d’arête (léger arrondi ou chanfrein) renforce la tenue mécanique de l’arête sur les matériaux durs, retardant l’apparition des premiers écaillages.

Paramètres de coupe optimaux : vitesse, avance et profondeur de passe

La calibration des paramètres de coupe selon la dureté HRC constitue le facteur déterminant pour concilier productivité et durée de vie outil. Les fourchettes présentées ci-dessous synthétisent les recommandations des fabricants d’outils pour le fraisage d’aciers trempés, en distinguant les opérations d’ébauche et de finition.

Paramètres de coupe recommandés selon dureté HRC et opération
Paramètre 45-52 HRC Ébauche 45-52 HRC Finition 52-58 HRC Ébauche 52-58 HRC Finition 58-65 HRC Ébauche 58-65 HRC Finition
Vitesse coupe Vc (m/min) 80-120 100-150 70-100 80-120 50-80 60-100
Avance dent fz (mm/dent) 0.08-0.15 0.05-0.10 0.06-0.12 0.04-0.08 0.04-0.08 0.03-0.06
Engagement radial ae (%D) 10-20% 30-50% 10-15% 30-40% 8-12% 25-35%
Engagement axial ap (×D) 1-2× 0.2-0.5× 1.5-2.5× 0.2-0.4× 1-2× 0.15-0.3×

Ces fourchettes constituent un point de départ fiable, à affiner progressivement selon les conditions spécifiques : état de la machine, rigidité du montage, puissance broche disponible et qualité du revêtement outil. Le principe méthodologique consiste à démarrer systématiquement dans le bas de la fourchette recommandée, observer le comportement outil-pièce (bruit, vibrations, aspect du copeau, état de surface obtenu), puis augmenter graduellement jusqu’à l’optimum productivité-qualité pour le contexte considéré.

La conversion de la vitesse de coupe Vc recommandée en vitesse de broche N programmable s’effectue selon la formule : N (tr/min) = (Vc × 1000) / (π × D) où D représente le diamètre de la fraise en millimètres et Vc la vitesse de coupe en mètres par minute. L’avance table Vf programmable sur la commande numérique se calcule ensuite par : Vf (mm/min) = fz × Z × N où fz désigne l’avance par dent en millimètres, Z le nombre de dents de la fraise et N la vitesse de broche en tours par minute.

Exemple complet de calcul pour fraise Ø12 mm, 4 dents TiAlN, acier 55 HRC en ébauche dynamique :

Vitesse de coupe cible : Vc = 90 m/min (milieu de fourchette 70-100 pour 52-58 HRC)
Calcul vitesse broche : N = (90 × 1000) / (3.14 × 12) ≈ 2 387 tr/min

Avance par dent : fz = 0.12 mm/dent (fourchette 0.06-0.12)
Calcul avance table : Vf = 0.12 × 4 × 2 387 ≈ 1 146 mm/min

Engagement radial dynamique : ae = 15% × 12 mm = 1.8 mm
Engagement axial dynamique : ap = 1.5 × 12 mm = 18 mm

Cette configuration permet un taux d’enlèvement matière satisfaisant tout en répartissant l’usure sur 18 mm de longueur d’arête.

Le principe du fraisage dynamique repose sur la relation inversée entre engagement radial et engagement axial : un ae très faible (10 à 30% du diamètre) se compense par un ap élevé (1.5 à 3 fois le diamètre). Cette stratégie optimise la répartition de l’usure sur toute la longueur utile de l’arête et améliore l’évacuation thermique, maximisant ainsi la durée de vie outil tout en maintenant un taux d’enlèvement matière compétitif. À taux d’enlèvement équivalent, le fraisage dynamique génère moins de chaleur localisée qu’une approche conventionnelle avec ae élevé et ap faible.

Comment éviter la casse d’outils et prolonger leur durée de vie ?

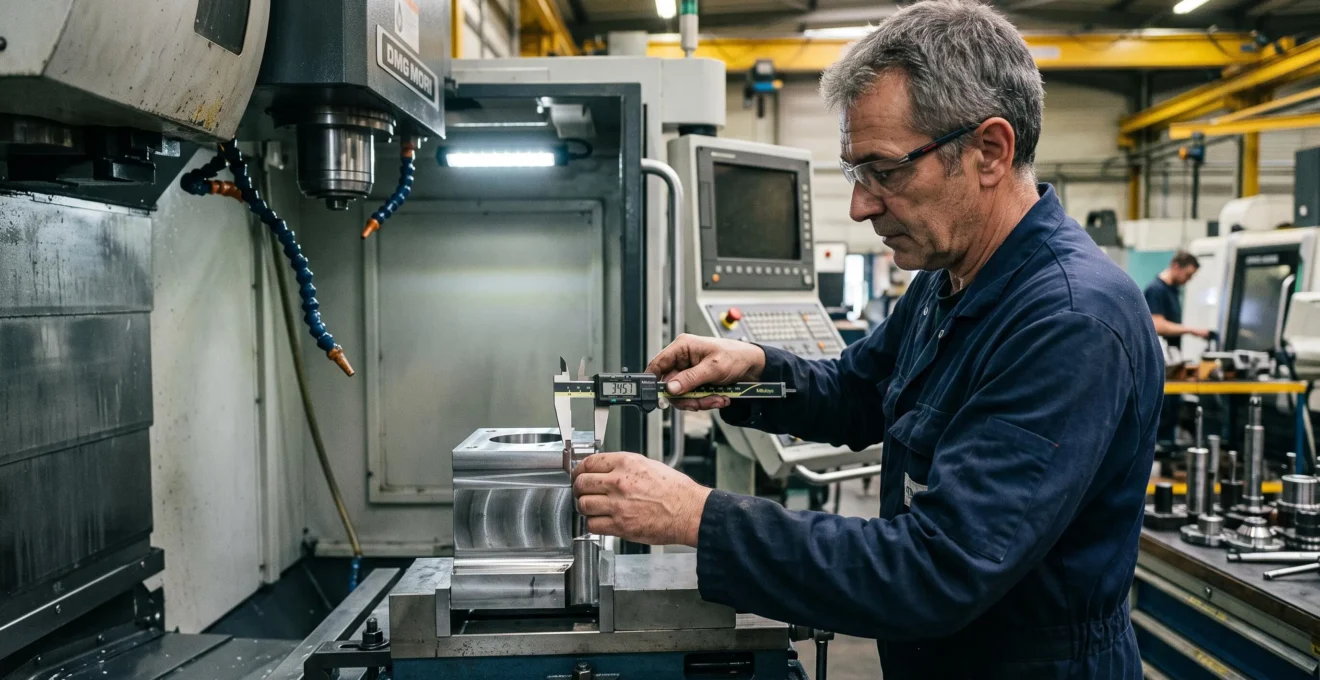

Le contrôle dimensionnel et l’état de surface obtenus valident le calibrage des paramètres de coupe (Vc, fz, ae, ap) adaptés à la dureté HRC du matériau.



La programmation CN constitue le premier levier de prévention. Bannir absolument la plongée verticale, qui impose une charge axiale brutale provoquant fréquemment la rupture immédiate de l’outil. Privilégier systématiquement les rampes hélicoïdales progressives avec un angle maximal de 2 à 5°, ou les rampes tangentielles assurant un engagement et un dégagement en douceur. Cette précaution simple multiplie généralement par cinq à dix la durée de vie de l’arête en éliminant les chocs thermiques et mécaniques à l’entrée matière.

L’équilibrage du porte-outil devient impératif dès que la vitesse de broche dépasse 10 000 tr/min. Un balourd résiduel génère des vibrations destructrices qui accélèrent l’usure et dégradent l’état de surface. Viser un équilibrage de qualité G2.5 ou supérieure selon la norme ISO 1940, avec un faux-rond inférieur à 0.01 mm pour les opérations de finition précise. Les fabricants de porte-outils indiquent qu’un faux-rond de 0.02 mm peut réduire la durée de vie d’environ 30%, tandis qu’un faux-rond de 0.05 mm peut la diminuer de 50 à 60%.

Le montage et serrage nécessitent une attention particulière. Utiliser des pinces de précision (pinces ER pour les applications standard, systèmes haute précision type Tribos ou Shrink fit pour la finition exigeante), en respectant scrupuleusement le couple de serrage recommandé par le fabricant. Minimiser la longueur en porte-à-faux pour maximiser la rigidité, réduisant ainsi les vibrations et la flexion sous charge qui provoquent des tolérances hors spécification et une usure prématurée.

La surveillance de l’usure permet un changement préventif avant la casse catastrophique. Le critère VB (usure en dépouille) constitue l’indicateur privilégié : un remplacement avant le seuil de 0.3 mm est généralement recommandé. Les signes précurseurs incluent l’augmentation du bruit de coupe, la dégradation progressive de l’état de surface, l’apparition de bavures sur les arêtes de la pièce et le changement de couleur ou de forme du copeau. Anticiper le changement d’outil optimise l’usage complet de sa durée de vie économique sans risquer une rupture brutale génératrice de rebuts coûteux. Pour prolonger encore la durée de vie des outils carbure, l’affûtage des fraises en carbure par des professionnels qualifiés permet de restaurer la géométrie d’arête initiale sur certains outils monoblocs.

La stratégie d’engagement constant consiste à programmer des trajectoires FAO maintenant un engagement radial ae stable tout au long du parcours, en évitant les variations brusques d’engagement dans les coins, changements de direction ou variations géométriques de la pièce. Ces variations génèrent des pics de charge et des chocs thermiques favorisant l’écaillage progressif. Les logiciels de FAO modernes intègrent des fonctions d’optimisation automatique de trajectoire pour garantir cette constance d’engagement.

Erreur critique à ne jamais commettre : N’arrêtez jamais l’avance de l’outil alors qu’il reste en contact avec la matière, même brièvement, pour vérifier une dimension ou inspecter visuellement la pièce. Cette pratique génère un échauffement localisé extrême pouvant provoquer un soudage partiel du matériau usiné sur l’arête, suivi d’une rupture brutale lors de la reprise de l’avance. Toujours dégager complètement l’outil de la matière avant toute interruption du mouvement d’avance.

Checklist avant lancement production sur aciers trempés
  1. Vérification montage outil

    Contrôler le couple de serrage de la pince selon recommandation fabricant, mesurer le faux-rond au comparateur (objectif < 0.01 mm en finition, < 0.02 mm en ébauche), vérifier la longueur de porte-à-faux minimale compatible avec la profondeur d'usinage.

  2. Inspection état arête

    Examiner l’arête de coupe à la loupe ×10 ou binoculaire, rechercher tout écaillage, microfissure ou usure résiduelle d’une opération précédente, rejeter tout outil présentant une anomalie visible.

  3. Validation programme CN

    Vérifier que les engagements et dégagements utilisent des rampes progressives (angle ≤ 5°), contrôler l’absence de plongée verticale, confirmer la cohérence des paramètres Vc, fz, ae, ap avec le tableau de référence selon HRC.

  4. Contrôle première passe

    Surveiller attentivement le comportement outil-pièce lors de la première passe : écouter les vibrations anormales, observer la couleur et la forme du copeau, vérifier l’absence d’échauffement excessif, mesurer l’état de surface et la cote obtenue avant de lancer la série complète.

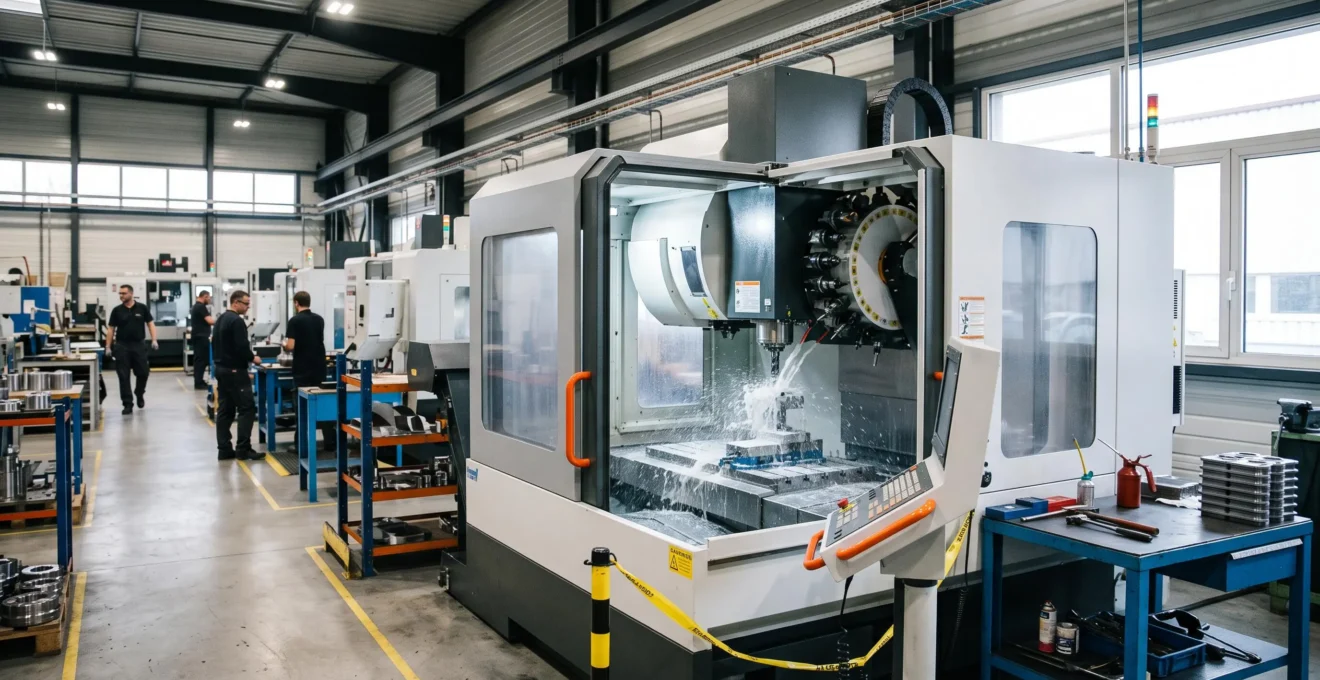

Stratégies d’usinage avancées pour maximiser la productivité

Les stratégies d’usinage avancées (trajectoires trochoïdales, rampes hélicoïdales, engagement progressif) se déploient sur machines CNC modernes pour maximiser la productivité tout en préservant les outils coûteux.



L’usinage trochoïdal génère des trajectoires circulaires répétées avec un engagement radial ae très faible, typiquement compris entre 5 et 15% du diamètre, compensé par une profondeur axiale ap élevée atteignant 1.5 à 3 fois le diamètre de l’outil. Cette technique répartit l’usure sur toute la longueur utile de l’arête au lieu de la concentrer sur une portion réduite, optimise l’évacuation des copeaux grâce au mouvement circulaire continu et disperse la chaleur en évitant le contact prolongé entre un point donné de l’arête et la matière. Ces avantages permettent d’augmenter la vitesse de coupe de 20 à 40% par rapport aux valeurs conventionnelles, selon les conditions d’application.

Selon les essais du Cetim sur l’usinage trochoïdal, l’ébauche trochoïdale permet des gains de productivité de l’ordre de 30% en usinage à grande vitesse sur aciers traités, avec des résultats variant de 34 à 36% selon le matériau testé. Ces gains s’expliquent par la combinaison d’un taux d’enlèvement matière supérieur et d’une durée de vie outil prolongée, réduisant les temps improductifs de changement d’outil et de réglage.

Les stratégies par niveau Z constant consistent à usiner en couches horizontales successives maintenant une profondeur de passe axiale constante. Cette approche évite les variations brusques de charge outil lors des changements de géométrie de la pièce, prolonge la durée de vie en garantissant une sollicitation régulière et améliore l’état de surface en maintenant des conditions de coupe stables. La programmation FAO doit anticiper les transitions entre niveaux pour assurer un engagement progressif sans à-coups.

Scénario archétypal : usinage empreinte de moule automobile

Pièce : Empreinte de moule, acier X38CrMoV5-1 traité 55 HRC, profondeur 40 mm, tolérance dimensionnelle ±0.02 mm, état de surface Ra < 0.8 µm exigé pour minimiser le polissage manuel.

Phase 1 – Ébauche dynamique trochoïdale :
Fraise carbure monobloc Ø16 mm, 4 dents, revêtement TiAlN, angle hélice 38°
Stratégie trochoïdale : ae = 12% × 16 = 1.9 mm, ap = 24 mm (1.5×D)
Vc = 90 m/min → N = (90 × 1000) / (3.14 × 16) ≈ 1 790 tr/min
fz = 0.12 mm/dent → Vf = 0.12 × 4 × 1 790 ≈ 860 mm/min
Taux enlèvement matière optimisé, durée phase ébauche : environ 85 minutes.

Phase 2 – Finition descendante par niveau Z :
Fraise carbure monobloc Ø10 mm, 6 dents, revêtement AlCrN, rayon coin 0.5 mm
Stratégie descendante classique : ae = 40% × 10 = 4 mm, ap = 0.3 mm
Vc = 110 m/min → N = (110 × 1000) / (3.14 × 10) ≈ 3 500 tr/min
fz = 0.08 mm/dent → Vf = 0.08 × 6 × 3 500 ≈ 1 680 mm/min
Ra obtenu : 0.6-0.7 µm, conforme spécification, réduction polissage manuel de 60%.

+30 à 36%
gain productivité

Amélioration du taux d’enlèvement matière en usinage trochoïdal sur aciers trempés 55-62 HRC comparé aux méthodes conventionnelles, selon les essais Cetim validés en conditions industrielles.

L’usinage haute avance (HPC – High Performance Cutting) en ébauche représente une stratégie complémentaire au trochoïdal. Il utilise des outils à géométrie spécifique (angle d’attaque réduit, renfort d’âme important) permettant des avances par dent fz très élevées, atteignant 1 à 2 mm/dent, avec une profondeur axiale ap faible. Cette technique convient particulièrement au dégrossissage rapide de grandes quantités de matière avant une phase de finition, sur des machines disposant de la puissance et de la rigidité suffisantes.

La combinaison de ces stratégies avancées avec les paramètres de coupe calibrés selon la dureté HRC et le choix d’outils adaptés (substrat micrograin, revêtement TiAlN ou AlCrN) constitue le système cohérent permettant d’atteindre l’objectif de réduction des rebuts d’outils et d’amélioration des états de surface, tout en maintenant ou améliorant les cadences de production. Chaque élément du système renforce les autres : un outil de qualité supporte mieux les stratégies dynamiques, qui elles-mêmes prolongent sa durée de vie et autorisent des paramètres plus agressifs.

Appliquer les paramètres de fraisage : démarche méthodique en atelier

Le fraisage grande vitesse sur métaux durs repose sur une approche systémique où aucun paramètre ne fonctionne isolément. La vitesse de coupe Vc, distincte de la vitesse de broche N selon la formule Vc = π × D × N / 1000, doit être calibrée avec l’avance par dent fz et les engagements radial ae et axial ap selon la dureté HRC mesurée. Le choix du substrat carbure (monobloc micrograin privilégié) et du revêtement (TiAlN pour 45-58 HRC, AlCrN au-delà de 58 HRC) conditionne directement la durée de vie outil dans les conditions thermiques sévères générées par les aciers trempés.

Les stratégies d’usinage avancées (trochoïdal, rampes progressives, engagement constant) transforment les contraintes physiques en leviers de performance : l’engagement radial ae faible répartit l’usure, la profondeur axiale ap élevée maintient le taux d’enlèvement, les trajectoires optimisées dispersent la chaleur. Cette approche dynamique permet des gains de productivité mesurés entre 30 et 36% selon les essais Cetim, tout en prolongeant la durée de vie des outils coûteux.

Les bonnes pratiques de montage (équilibrage G2.5, faux-rond < 0.01 mm, pinces de précision) et de programmation (rampes hélicoïdales angle ≤ 5°, bannir la plongée verticale, surveiller l'usure VB < 0.3 mm) complètent le dispositif préventif contre la casse prématurée. Ces précautions, parfois perçues comme chronophages, se rentabilisent dès le premier outil préservé et la première pièce conforme produite sans reprise.

Pour approfondir la compréhension globale des équipements nécessaires à ces stratégies avancées, le guide sur la fraiseuse CNC détaille les caractéristiques techniques des machines modernes adaptées au fraisage grande vitesse. Par ailleurs, l’optimisation complète d’un atelier d’usinage nécessite également de considérer les accessoires essentiels des machines-outils permettant de tirer pleinement parti des capacités des centres d’usinage CNC.

Le calibrage initial des paramètres selon les tableaux de référence, l’observation attentive du comportement outil-pièce lors des premières passes et l’ajustement progressif vers l’optimum productivité-qualité constituent la démarche méthodique permettant de sortir de l’approche empirique par essai-erreur. Cette rigueur transforme l’investissement dans les outils haute performance en levier de compétitivité mesurable, réduisant simultanément les rebuts, les temps improductifs et les délais de livraison.
